Rádio Sailor 56 D

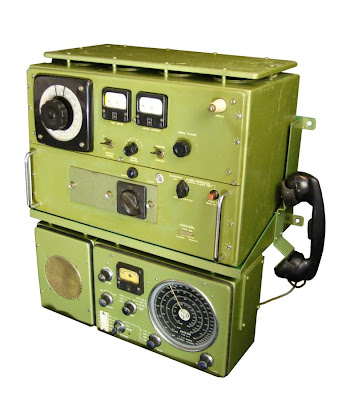

Aspecto do Emissor-Receptor e vista do interior.


O Emissor-Receptor Modelo SAILOR 56D, de construção Dinamarquesa, foi muito usado principalmente nos barcos de pesca longínqua e em algumas traineiras da sardinha na década de 70 do século XX e principio dos anos 80, até à obrigatoriedade dos emissores emitirem em SSB. Era um Rádio de bastante potência que transmitia a grande distancia em Amplitude Modulada. Por vezes usava-se um pequeno “truque” para fazer aumentar a potência até aos 120 W de saída.

Esse truque consistia em fazer um “xante” (através de um fusível) num paralelo de 2 resistências de 22 K, fazendo aumentar a tensão que chegava à Screen das válvulas de saída (conforme está indicado no esquema).

Características:

Nº Canais - 16

Frequência - 1,6 - 4,2 Mc/s

Potência de Saída 100 W

Tipos de Serviço Telefonia, Simplex e Duplex

Voltagem - 24 V

Dimensões - 38x56x33 cm

Peso - 36 Kg

País - Dinamarca






Dados Técnicos:




Esquema Electrónico:


Outros dados:



Fonte de Alimentação de 24 V.
